Cross-Roller Table

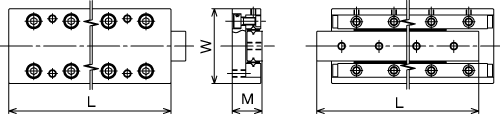

Base tap Model VRT

VRT

Model No. Main dimensions Basic load rating
Maximum Width Height Length Dynamic rating Static rating
stroke W M L C C0
mm mm mm mm kN kN
VRT 1025 12 20 8 25 0.46 0.61
VRT 1035 18 20 8 35 0.63 0.92
VRT 1045 25 20 8 45 0.95 1.53
VRT 1055 32 20 8 55 1.09 1.83
VRT 1065 40 20 8 65 1.23 2.14
VRT 1075 45 20 8 75 1.5 2.75
VRT 1085 50 20 8 85 1.63 3.05
VRT 2035 18 30 12 35 0.84 1.09
VRT 2050 30 30 12 50 1.16 1.63
VRT 2065 40 30 12 65 1.46 2.17
VRT 2080 50 30 12 80 2.01 3.26
VRT 2095 60 30 12 95 2.26 3.8
VRT 2110 70 30 12 110 2.51 4.34
VRT 2125 80 30 12 125 2.76 4.89
VRT 3055 30 40 16 55 2.71 3.67
VRT 3080 45 40 16 80 4.06 6.11
VRT 3105 60 40 16 105 4.68 7.33
VRT 3130 75 40 16 130 5.87 9.77
VRT 3155 90 40 16 155 6.98 12.2
VRT 3180 105 40 16 180 8.05 14.7
VRT 3205 130 40 16 205 8.57 15.9

VRT

Model No. Width Height Length
W M L
mm mm mm
VRT 1025 20 8 25
VRT 1035 20 8 35
VRT 1045 20 8 45
VRT 1055 20 8 55
VRT 1065 20 8 65
VRT 1075 20 8 75
VRT 1085 20 8 85
VRT 2035 30 12 35
VRT 2050 30 12 50
VRT 2065 30 12 65
VRT 2080 30 12 80
VRT 2095 30 12 95
VRT 2110 30 12 110
VRT 2125 30 12 125
VRT 3055 40 16 55
VRT 3080 40 16 80
VRT 3105 40 16 105
VRT 3130 40 16 130
VRT 3155 40 16 155
VRT 3180 40 16 180
VRT 3205 40 16 205

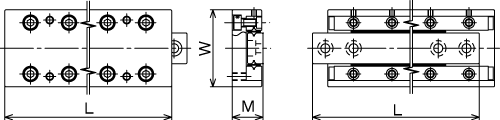

Mounting Hole Model VRT-A

VRT-A

Model No. Main dimensions Basic load rating
Maximum Width Height Length Dynamic rating Static rating
stroke W M L C C0
mm mm mm mm kN kN
VRT 1025A 12 20 8 25 0.46 0.61
VRT 1035A 18 20 8 35 0.63 0.92
VRT 1045A 25 20 8 45 0.95 1.53
VRT 1055A 32 20 8 55 1.09 1.83
VRT 1065A 40 20 8 65 1.23 2.14
VRT 1075A 45 20 8 75 1.5 2.75
VRT 1085A 50 20 8 85 1.63 3.05
VRT 2035A 18 30 12 35 0.84 1.09
VRT 2050A 30 30 12 50 1.16 1.63
VRT 2065A 40 30 12 65 1.46 2.17
VRT 2080A 50 30 12 80 2.01 3.26
VRT 2095A 60 30 12 95 2.26 3.8
VRT 2110A 70 30 12 110 2.51 4.34
VRT 2125A 80 30 12 125 2.76 4.89
VRT 3055A 30 40 16 55 2.71 3.67
VRT 3080A 45 40 16 80 4.06 6.11
VRT 3105A 60 40 16 105 4.68 7.33
VRT 3130A 75 40 16 130 5.87 9.77
VRT 3155A 90 40 16 155 6.98 12.2
VRT 3180A 105 40 16 180 8.05 14.7
VRT 3205A 130 40 16 205 8.57 15.9

VRT-A

Model No. Width Height Length
W M L
mm mm mm
VRT 1025A 20 8 25
VRT 1035A 20 8 35
VRT 1045A 20 8 45
VRT 1055A 20 8 55
VRT 1065A 20 8 65
VRT 1075A 20 8 75
VRT 1085A 20 8 85
VRT 2035A 30 12 35
VRT 2050A 30 12 50
VRT 2065A 30 12 65
VRT 2080A 30 12 80
VRT 2095A 30 12 95
VRT 2110A 30 12 110
VRT 2125A 30 12 125
VRT 3055A 40 16 55
VRT 3080A 40 16 80
VRT 3105A 40 16 105
VRT 3130A 40 16 130
VRT 3155A 40 16 155
VRT 3180A 40 16 180
VRT 3205A 40 16 205

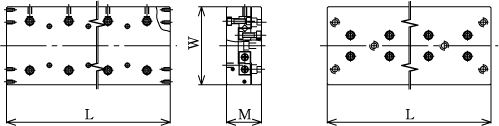

Mounting Hole Model VRU

VRU

Model No. Main dimensions Basic load rating
Maximum Width Height Length Dynamic rating Static rating
stroke W M L C C0
mm mm mm mm kN kN
VRU 1025 12 30 17 25 0.46 0.61
VRU 1035 18 30 17 35 0.63 0.92
VRU 1045 25 30 17 45 0.95 1.53
VRU 1055 32 30 17 55 1.09 1.83
VRU 1065 40 30 17 65 1.23 2.14
VRU 1075 45 30 17 75 1.5 2.75
VRU 1085 50 30 17 85 1.63 3.05
VRU 2035 18 40 21 35 0.84 1.09
VRU 2050 30 40 21 50 1.16 1.63
VRU 2065 40 40 21 65 1.46 2.17
VRU 2080 50 40 21 80 2.01 3.26
VRU 2095 60 40 21 95 2.26 3.8
VRU 2110 70 40 21 110 2.51 4.34
VRU 2125 80 40 21 125 2.76 4.89
VRU 3055 30 60 28 55 2.71 3.67
VRU 3080 45 60 28 80 4.06 6.11
VRU 3105 60 60 28 105 4.68 7.33
VRU 3130 75 60 28 130 5.87 9.77
VRU 3155 90 60 28 155 6.98 12.2
VRU 3180 105 60 28 180 8.05 14.7
VRU 3205 130 60 28 205 8.57 15.9
VRU 4085 50 80 35 85 5.9 8.11
VRU 4125 75 80 35 125 8.82 13.5
VRU 4165 105 80 35 165 11.5 18.9
VRU 4205 135 80 35 205 14 24.3
VRU 4245 155 80 35 245 16.3 29.7
VRU 4285 185 80 35 285 18.6 35.1
VRU 6110 60 100 45 110 16.4 22.7
VRU 6160 95 100 45 160 20.5 30.2
VRU 6210 130 100 45 210 28.2 45.3
VRU 6260 165 100 45 260 35.3 60.5
VRU 6310 200 100 45 310 38.8 68
VRU 6360 235 100 45 360 45.3 83.1
VRU 6410 265 100 45 410 51.6 98.3
VRU 9210 130 145 60 210 52.3 75.8
VRU 9310 180 145 60 310 81.1 133
VRU 9410 350 145 60 410 81.1 133
VRU 9510 450 145 60 510 98.7 171
VRU 9610 550 145 60 610 115 208
VRU 9710 650 145 60 710 131 246
VRU 9810 750 145 60 810 139 265
VRU 9910 850 145 60 910 155 303
VRU 91010 950 145 60 1010 169 341

VRU

Model No. Width Height Length
W M L
mm mm mm
VRU 1025 30 17 25
VRU 1035 30 17 35
VRU 1045 30 17 45
VRU 1055 30 17 55
VRU 1065 30 17 65
VRU 1075 30 17 75
VRU 1085 30 17 85
VRU 2035 40 21 35
VRU 2050 40 21 50
VRU 2065 40 21 65
VRU 2080 40 21 80
VRU 2095 40 21 95
VRU 2110 40 21 110
VRU 2125 40 21 125
VRU 3055 60 28 55
VRU 3080 60 28 80
VRU 3105 60 28 105
VRU 3130 60 28 130
VRU 3155 60 28 155
VRU 3180 60 28 180
VRU 3205 60 28 205
VRU 4085 80 35 85
VRU 4125 80 35 125
VRU 4165 80 35 165
VRU 4205 80 35 205
VRU 4245 80 35 245
VRU 4285 80 35 285
VRU 6110 100 45 110
VRU 6160 100 45 160
VRU 6210 100 45 210
VRU 6260 100 45 260
VRU 6310 100 45 310
VRU 6360 100 45 360
VRU 6410 100 45 410
VRU 9210 145 60 210
VRU 9310 145 60 310
VRU 9410 145 60 410
VRU 9510 145 60 510
VRU 9610 145 60 610
VRU 9710 145 60 710
VRU 9810 145 60 810
VRU 9910 145 60 910
VRU 91010 145 60 1010
